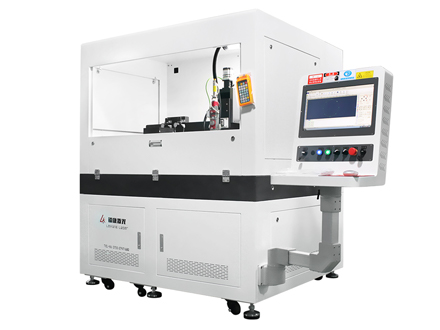

医用海波导管激光切割机

  “海波管激光切割机”即专为加工此类精密管材设计的激光微加工系统，区别于普通管材切割设备，其核心在于微米级精度控制与无热损伤加工能力。

“海波管”并非通用工业术语，实为Hypotube(薄壁金属管)的中文音译，专指壁厚极薄(0.05-0.2mm)、直径微小(中0.1-20mm)的高精度金属管材，多由316L不锈钢或镍钛合金制成。其核心应用领域为高端医疗器械，如血管支架、电生理导管、微创手术机器人轴杆等，是实现“刚柔并济”结构的关键材料。

‌技术原理与结构组成‌

• ‌光路传输机制‌：
  激光源（通常为CO₂激光器，波长10.6 μm）发出的光束通过‌内壁镀高反射膜的空心金属或塑料管‌进行引导。该管体为薄壁结构，内表面采用多层介质或金属反射涂层，使激光在管内以‌多次全反射‌方式向前传播，损耗极低（直线传输损耗可低于1 dB/m）。

• ‌结构特性‌：

  • 可弯曲半径小至5 cm，适应复杂空间布局；
  • 无传统反射镜对准需求，系统免维护性高；
  • 适用于直径0.1–5 mm的精密薄壁管材（如304不锈钢、镍钛合金）。

• ‌能量聚焦‌：
  光束经末端聚焦镜汇聚至微米级光斑（直径<50 μm），实现高能量密度加工，适用于开孔、切槽、剖面切割等微结构制造。

‌核心优势‌

‌典型应用场景‌

• ‌医疗器械制造‌：

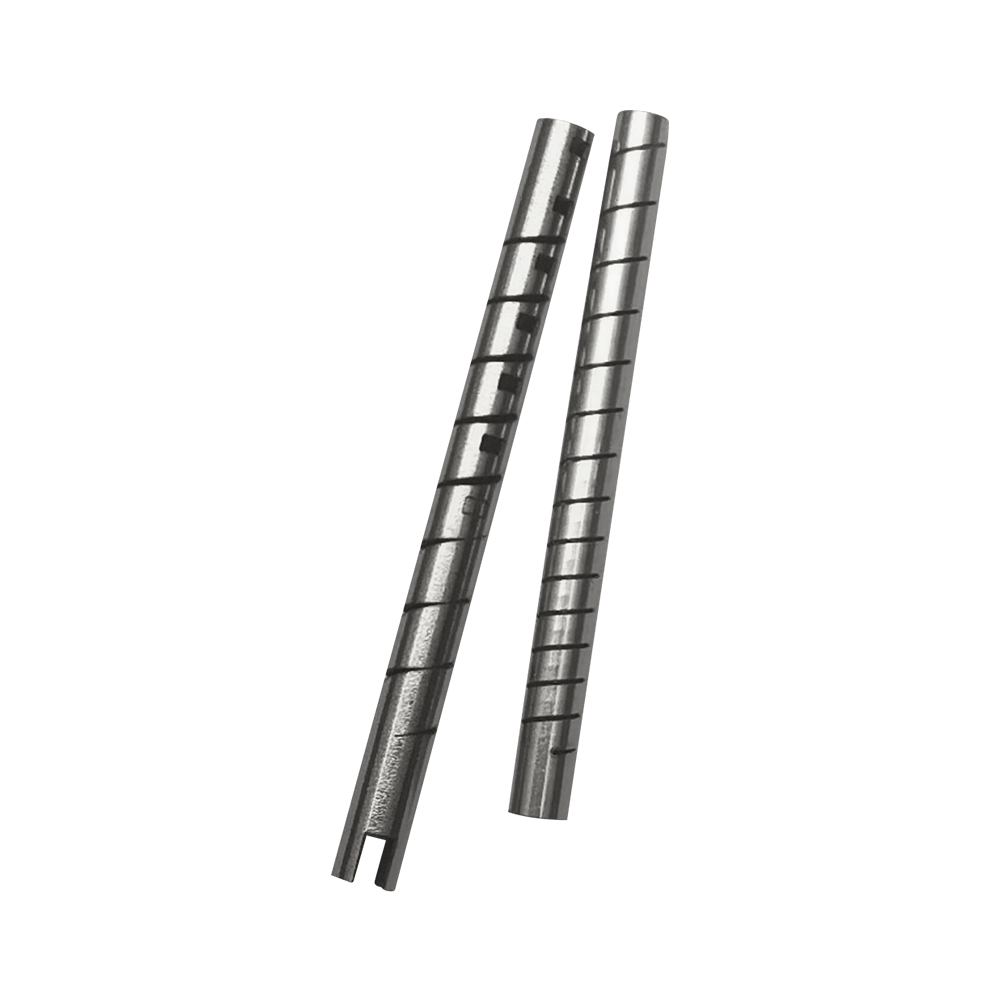

  用于‌医用海波管‌（Hypotube）的精密开孔与刻槽，控制药物释放速率与位置，广泛应用于支架、导管、微流控装置等植入式器械。

• ‌微电子与传感器‌：
  加工微型金属管作为信号传输通道、冷却通道或封装结构，满足高密度集成需求。

• ‌精密仪器组件‌：
  制造航空、航天领域中用于流体控制、传感探头的复杂几何管件。

• ‌科研与实验室‌：
  在材料科学、生物工程中用于制备微结构样品，支持高重复性实验需求。

‌技术局限性‌

• ‌功率限制‌：
  传输功率上限通常低于3 kW，不适用于厚壁管材（>2 mm）或高效率工业切割。

• ‌波长依赖性‌：
  仅适用于红外波段（如10.6 μm CO₂激光），无法兼容光纤激光（1.06 μm）等短波长光源。

• ‌寿命与维护‌：
  内壁反射膜在长期高功率运行下可能发生老化或污染，需定期清洁或更换导管。

• ‌成本结构‌：
  高精度空心波导管制造工艺复杂，初始投入高于传统镜组系统，但长期运维成本较低。
