浅谈振镜激光焊接组成的系统



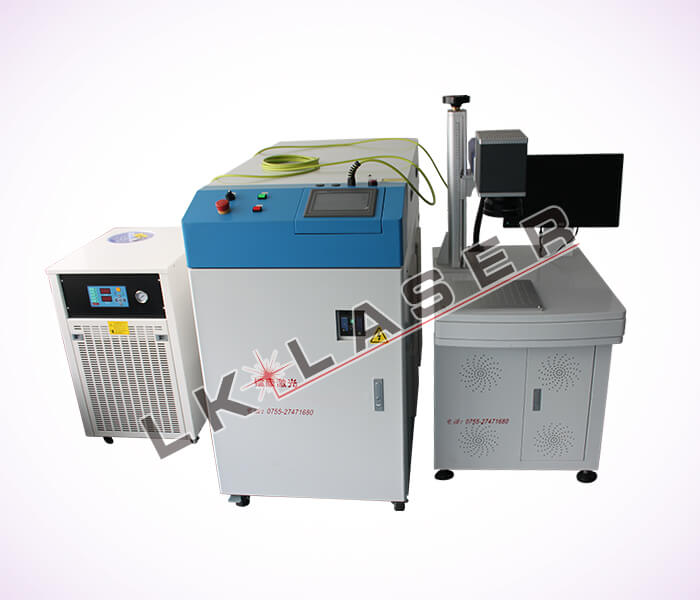

    振镜式激光焊接机是一个通过振镜摆动实现激光点的快速移动焊接的机器，所以可在焊接范围之内的焊接平面上可实现任意图形的高速度高精度的点焊和连续焊。作为焊接领域相对成熟的设备，镭康激光专业在振镜式激光焊接机上研究，那么这种高性能的激光设备有哪一些激光系统组成呢？

    跟大部分的激光焊接机一样，主要由激光器系统、电源系统组成，光纤耦合传输系统，计算机控制系统及冷却系统组成，而振镜焊接机多了一个振镜扫描系统，这些系统的原理我们可以逐一深入的去分析。

      首先激光器系统，这个是必不可少的部分，主要由激光工作物质、泵浦氙(xian)灯、聚光腔及谐振腔（产生谐振频率的电子元件)组成。振镜式激光焊接机激光工作物质为YAG棒。

      电源系统，一般说来，包括主电源、触发电路、控制电路以及一些保护电路等，则具有过压、过流保护装置，设备的电源、脉宽和频率均在此系统中调节。不同的材质，调节不同的输出波形进行焊接，该电源操作面板具有电流(Electron flow)、脉宽频率。护电路等

　　而计算机控制系统，顾名思义主要是一些配置优良性能的处理器，和一些抗干扰的工业主板。可在软件中直接输入、编辑，也可将AutoCAD、CoreIDRAW等其他软件编辑的点图形通过该软件进行处理。

     光纤耦合传输系统，即以光导纤维为介质进行的数据、信号传输。光导纤维，不仅可用来传输模拟信号和数字信号，而且进行传输激光光束，与一般激光相比，光斑细，能量分布均匀，更加稳定。

　　光路及振镜扫描系统：

　　①光学系统：选用1064nm基于振镜的高精度（精确度）反射、聚光系统；
　　②扩束镜：选用光束反射前多倍扩束组合透镜；
　　③激光校正：选用0.6328um的He-Ne激光准直系统指示光轴位置（position )，指示光与激光同轴，在加工时可达到寻迹指示的功能，并及时进行精确对位。
　　④高速扫描振镜：是使激光按照预定轨迹(locus)运行的执行机构（organization)，它主要由高精度马达、电机驱动板、反射镜、F-θ透镜及直流供给电源组成。激光配件利用高能量密度的激光束加热工件,使温度迅速上升,在非常短的时间内达到材料的沸点,材料开始汽化,形成蒸气。其中F-θ透镜为进口配件，焦距f=100 mm（或160mm），工作幅面70mm×70mm（标准）或110mm×110mm（可选配）。

     振镜式激光焊接机广泛应用于电子，通讯、五金等行业大批量生产企业的离线/在线焊接。它比传统的自动焊接机通过步进伺服电机传动移动工件焊接，焊接速度上有极大的提高。
